HD9022显示控制器

意大利Deltaohm显示控制器HD9022

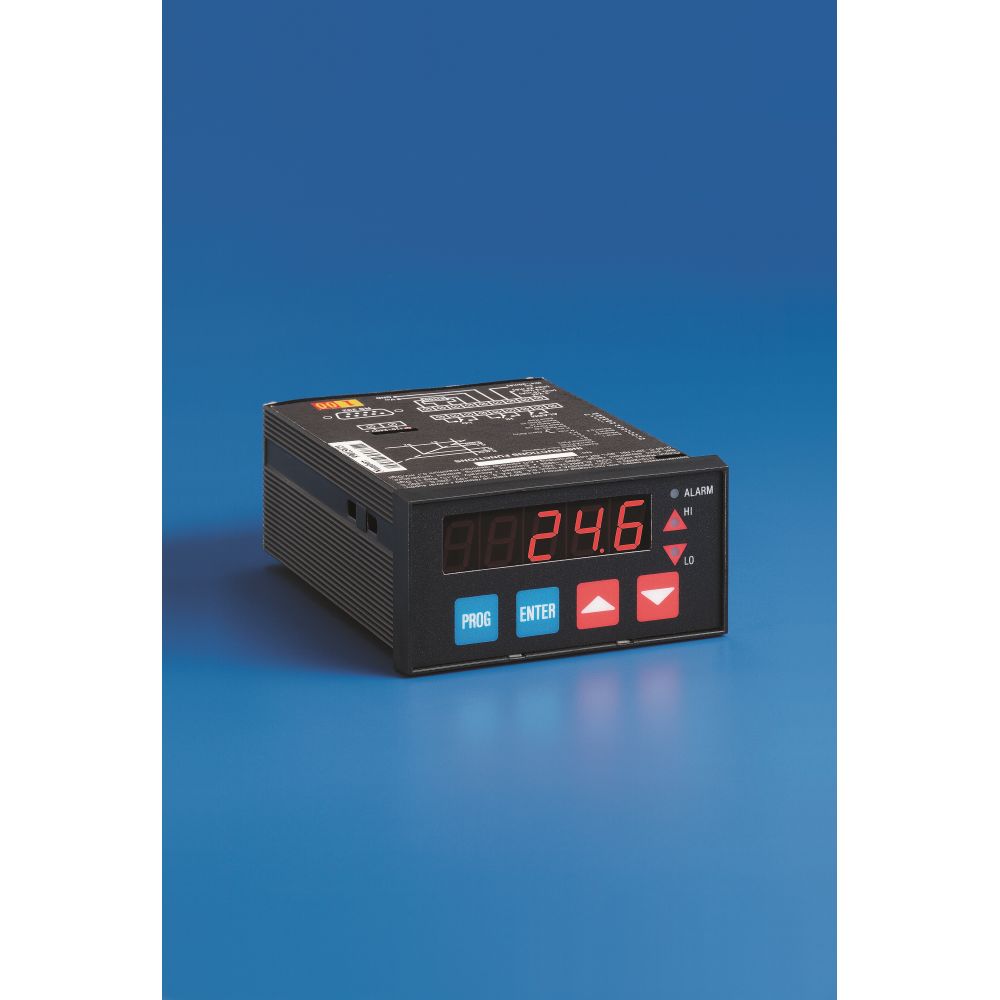

产品图片1

微处理控制面板仪器HD9022是一个数显表，用户可以设置报警阈值。输入信号可以是2线制或3线制变送器的0...1V、0...10V电压信号和0...20mA、4...20mA电流信号，也可以是4线制的Pt100。通过仪器前面的按键选择输入信号。尺寸为96×48mm，宽145mm，宽145mm，符合DIN 45700的要求。

应用不同，可以选择HD9022的不同操作模式，通过按键可以设置。用户在现场可以通过简单的操作重新设置以满足使用过程中的要求。设置包括输入、量程、设定点和辅助输出。

  技术参数：

设定点范围

-9999到+19999

屏幕

红色显示，屏幕宽7  英寸

分离钳

电压输入0...1V/0...10V，电流输入0...20mA/4...20mA和Pt100输入（-200...+800℃）

辅助电源

两线制变送器的-5Vdc最大10mA和+15Vdc不稳定最大40mA

电源

端子板输入12...24Vac/Vdc或110...240Vac/Vdc（其中一种电源）

功耗

5VA

电阻

RIIN=25Ω，RVIN=200KΩ

精度

±0.1%Rdg±1数字

A/D转换器分辨率

0.05mV/数字，1μA/数字

功能

输出HI（SP1、SP2）的独立交流接触的一个继电器；

输出LO（SP3、SP4）的独立交流接触的一个继电器；

最大或最小报警触点闭合（Lmax，Lmin）ALARM的一个继电器；

电阻继电器触点3A/220V 50HZ

工作温度

（电子元件）5℃...50℃
