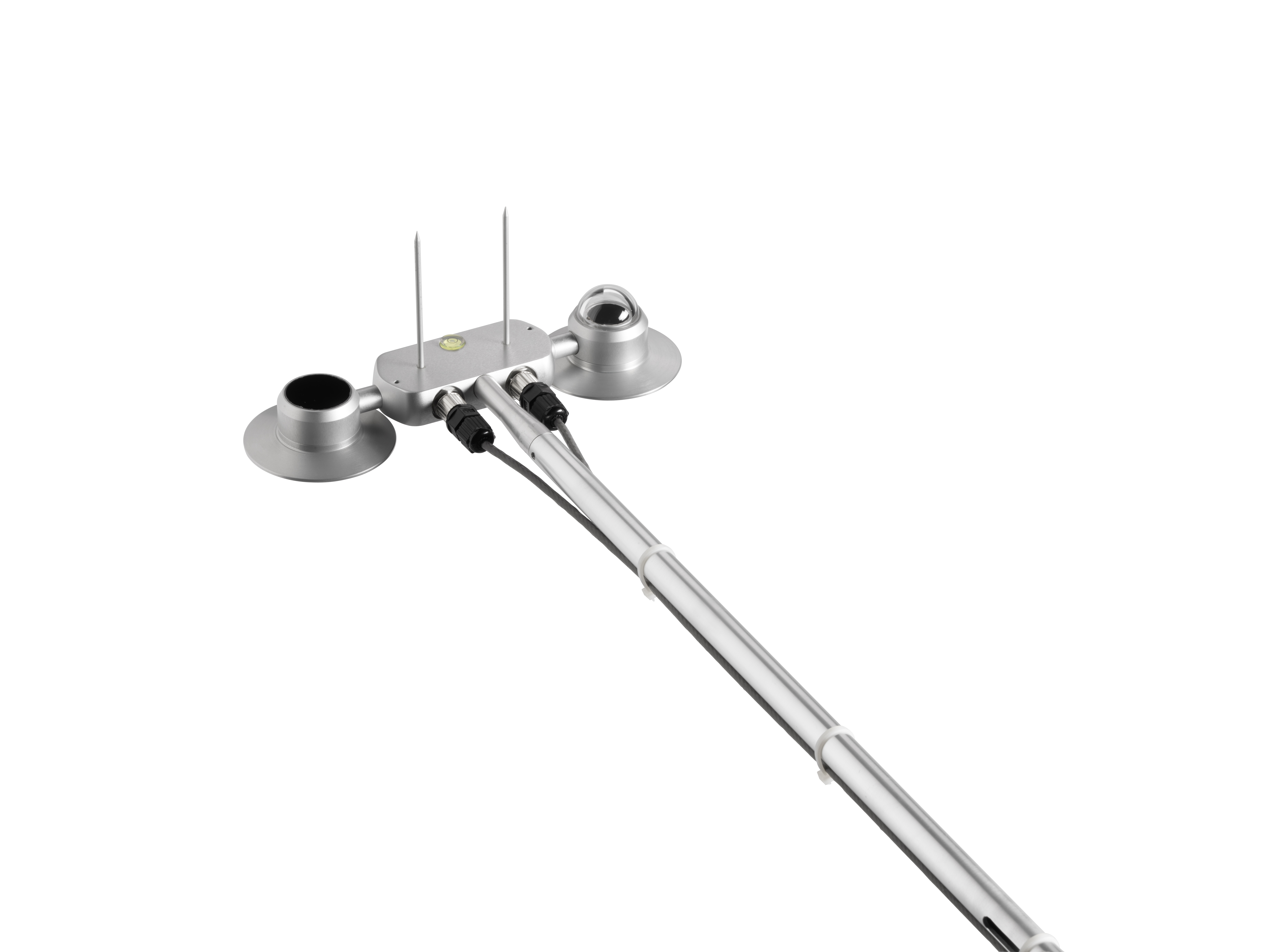

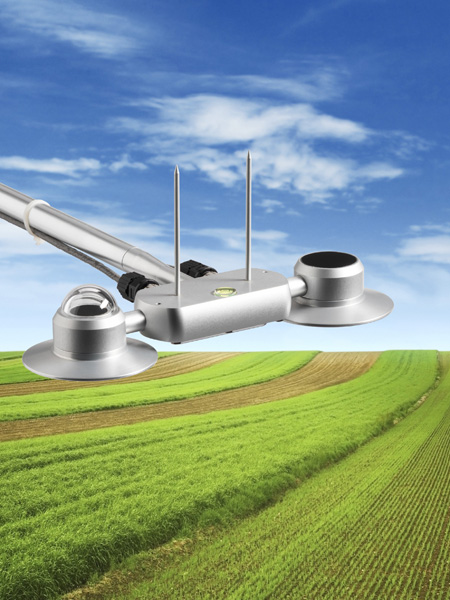

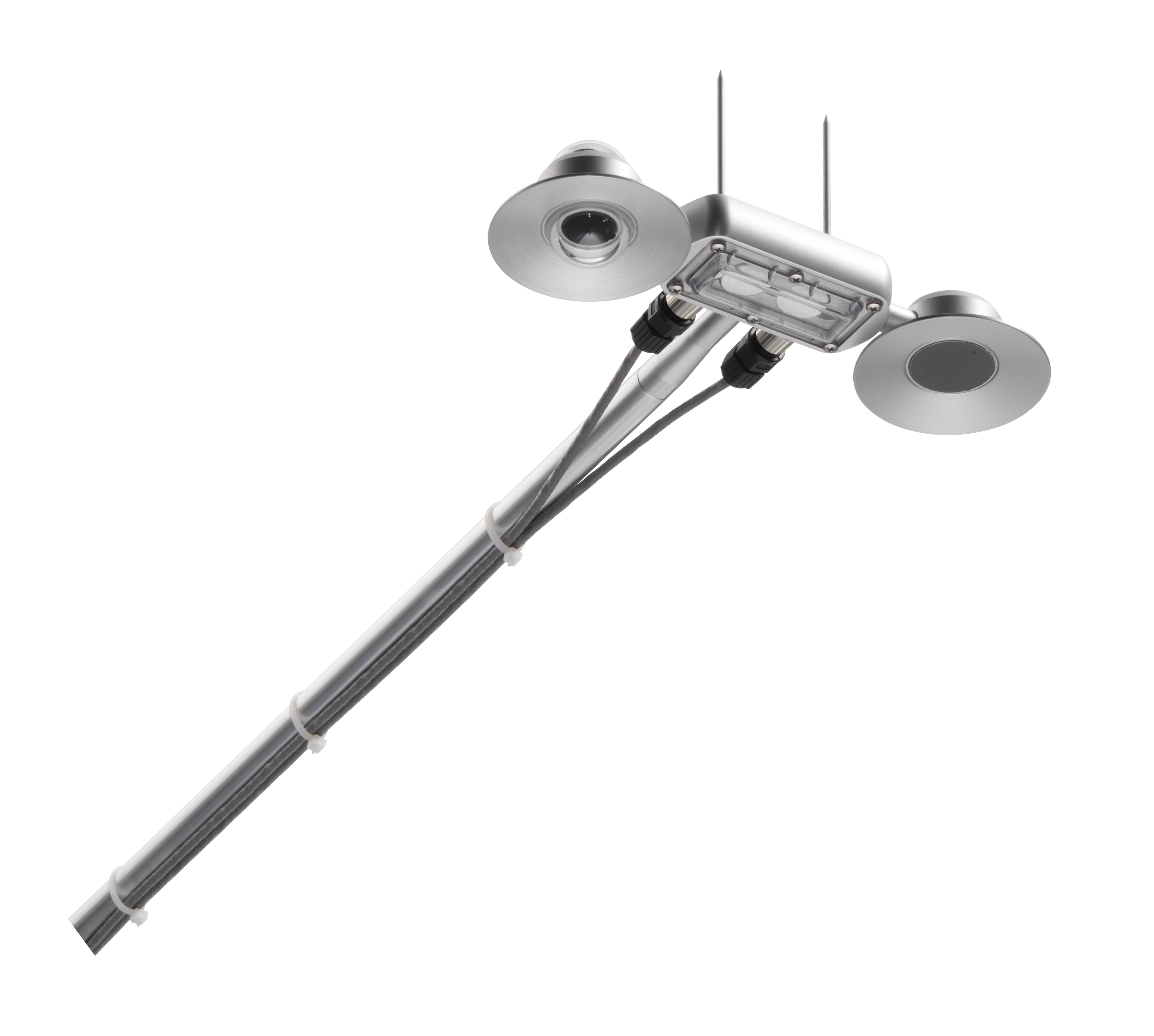

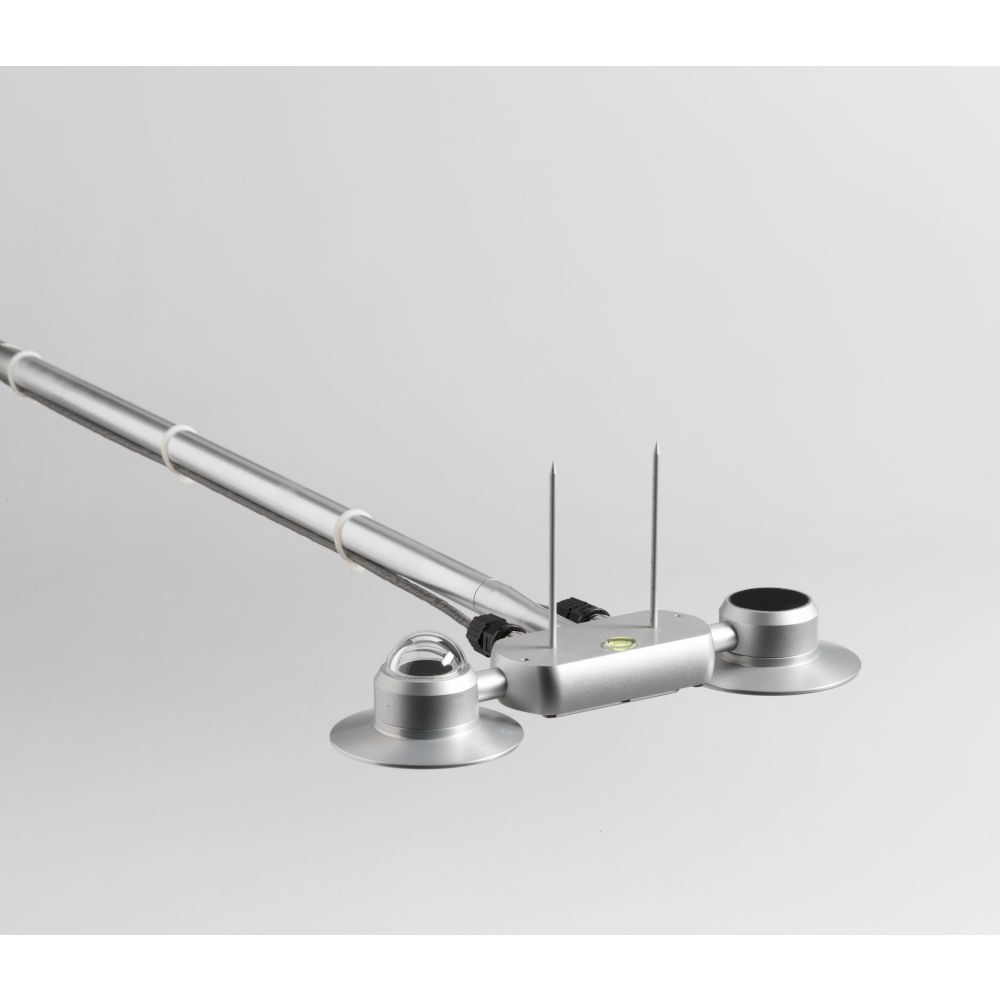

LPNET14四分量净辐射表
LP NET 14是由四个传感器组成的测量0.3μm至45μm范围内的净辐射的净辐射计
LP NET 14 是由2套辐射辐射传感器组成,其中一套为太阳辐射传感器, 一个用于测量太阳总辐射Esw↓, 另一个测量被反射的太阳辐射Esw↑;另一套为地面辐射传感器, 一个用于测量高空发出的红外线辐射EFIR↓,另一个测量地面发出的红外线辐射EFIR↑)
LP NET 14配有一个温度传感器(NTC)。使用地面辐射传感器时需要测量温度,实际上,热电堆输出和仪器都会产生远红外线
该净辐射计适合室外使用,且便于维护
LP NET 14的太阳辐射传感器测量0.3μm至3.0μm的辐射,地面辐射传感器测量5μm至45μm的辐照。
太阳辐射传感器是基于一个热电堆传感器,这种传感器的表面涂着一层亚光黑漆,因此仪器对不同的波长没有选择性。日射强度计的光谱范围是由两个K5玻璃圆帽的透射比决定的。
黑色热电堆吸收了辐射能,在热电堆中心(热接点)和日射强度计本身(冷接点)之间产生了一个温差。由于塞贝克效应,这个冷、热接点间的温差就转换成了一个电位差。
技术参数:
太阳辐射传感器-依ISO 9060标准CLASS C 辐射计 | |
典型灵敏性 | 10μV(W/㎡) |
阻抗 | 33...45Ω |
测量范围 | 0...2000W/㎡ |
视角 | 2πsr |
光谱范围 | 305nm...2800nm(50%) |
(圆帽透射) | 335nm...2200nm(95%) |
工作温度 | -40...80℃ |
地面辐射传感器 | |
典型灵敏性 | 5...10μV(W/㎡) |
阻抗 | 33...45Ω |
测量范围 | -300...300W/㎡ |
视角 | 160° |
光谱范围(圆帽透射) | 5.5μm...45μm(50%) |
工作温度 | -40...80℃ |
