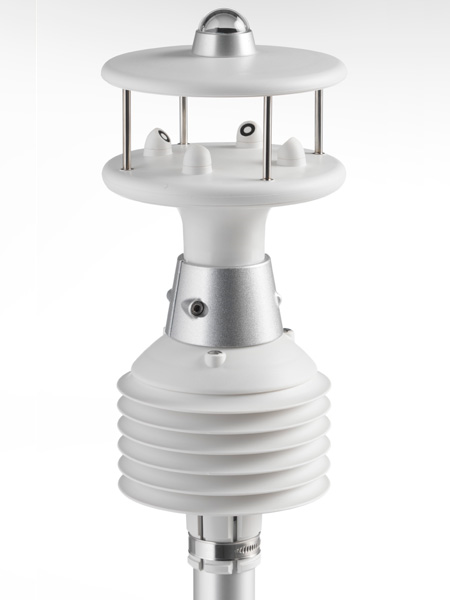

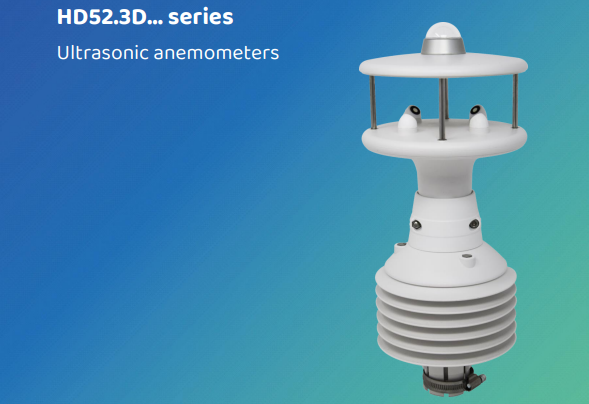

HD52.3二维超声波风速计
意大利Deltaohm二维超声波风速计HD52.3D...系列
测量风速风向(基本型)
还可选择测量下列参数: 大气压力、温湿度、太阳辐射。
HD52.3D...系列风速计是两轴静态超声波风速计,用于测量:
·风速、风向及风速U-V Cartesian部分
·相对湿度和温度(可选,“17”选项)
·太阳散射辐射(可选,“P”选项)
·大气压(可选,“4”选项)
大部分型号均配有罗盘。
RS232、RS485和SDI-12串行接口均适用于NMEA、MODBUS-RTU和SDI-12通讯协议。
大部分型号都有两个模拟输出,一个是风速,一个是风向,出厂校准为4...20mA(标准),0...1V、0...5V、0...10V(可选,订货时需注明)
加热选项可以预防冰雪的形成,在**环境中都可以准确测量。
ILAC-MRA(ACCREDIA)认证详见出厂校准,可选。
优点:
·运动机件*大程度的减少了维修的可能性;
·*低风速的灵敏性很高,这是传统方法中不能实现的;
·可以远程地点安装,只需要电池或者太阳能电池板供电即可;
·加热选项“R”可以预防冰雪的形成,在**环境中都可以准确测量;
·安装快速简单(直径40mm的杆,可选安装件HD2004.20),内置罗盘便于调整成直线式的;
·气象站的主要测量参数可以安装在同一个风速计上;
·风速计可以联网通过MODBUS RTU输出。
应用范围:
·气象站
·环境监测
·农业
·运动会
·海洋、港口
·机场
·HVAC暖通空调
·建筑/起重机安全
·可再生能源
·楼宇自动化
技术参数:
风速 | |
传感器类型 | 超声波 |
测量范围 | 0...60m/s |
分辨率 | 0.01m/s |
精度 | 大于±0.2m/s或者±2%(0...35m/s),3%(>35m/s) |
风向 | |
传感器类型 | 超声波 |
测量范围 | 0...360° |
分辨率 | 0.1° |
精度 | ±2°RMSE,1.0m/s |
罗盘 | |
传感器 | 磁性的 |
测量范围 | 0...360° |
分辨率 | 0.1° |
精度 | ±1 |
空气温度(17选项) | |
传感器 | Pt100 |
测量范围 | -40...+60℃ |
分辨率 | 0.1℃ |
精度 | ±0.15℃±0.1%测量值 |
相对湿度(17选项) | |
传感器 | 电容式的 |
测量范围 | 0...100%RH |
分辨率 | 0.1% |
精度 | ±1.5%UR(0...90%RH),±2%(其他测量范围)@T=15...35℃ ±(1.5+1.5%测量值)%RH@T=-40...+60℃ |
大气压力(4选项) | |
原理 | 压阻式的 |
测量范围 | 600...1100hPa |
分辨率 | 0.1hPa |
精度 | ±0.5hPa@20 |
太阳辐射(P选项) | |
传感器 | 热电堆的 |
测量范围 | 0...2000W/㎡ |
分辨率 | 1W/㎡ |
精度 | 二级日射强度计 |
共同点 | |
电源 | 0...30Vdc |
功率 | 不带加热器为26mA@12Vdc,带加热器为6W |
串行输出 | RS232,RS485,RS422和SDI-12 |
通讯协议 | NMEA,MODBUS-RTU,SDI-12 |
模拟输出 | 风速、风向为两个模拟输出 订货时需注明输出类型4...20mA(标准),0...1V、0...5V和0...10V (可选,0...10V的电源为15...30Vdc) |
电气连接 | M23阳接头,19针 |
操作温度 | -40...+60℃ |
尺寸 | H=179mm,¢=150mm(HD52.3D,HD52.3D4) H=200mm,¢=150mm(HD52.3DP,HD52.3DP4) H=336mm,¢=150mm(HD52.3D17,HD52.3D147) H=357mm,¢=150mm(HD52.3DP17,HD52.3DP147 |
重量 | 约1Kg(完整型号HD52.3DP147) |
外壳 | 塑料材质:LURAN S(ASA) |
防护等级 | 金属部分为AISI316 |
