HD2717T系列温度|湿度|露点变送器

温湿度变送器(带记录功能)

集变送器、指示器、ON/OFF开关型调节器的功能于一体

用于环境温度、相对湿度监测,同时还可计算露点、绝对湿度及混合比率等参数

输出信号:4…20mA& 0…20mA,或0…10V& 2…10V模拟信号

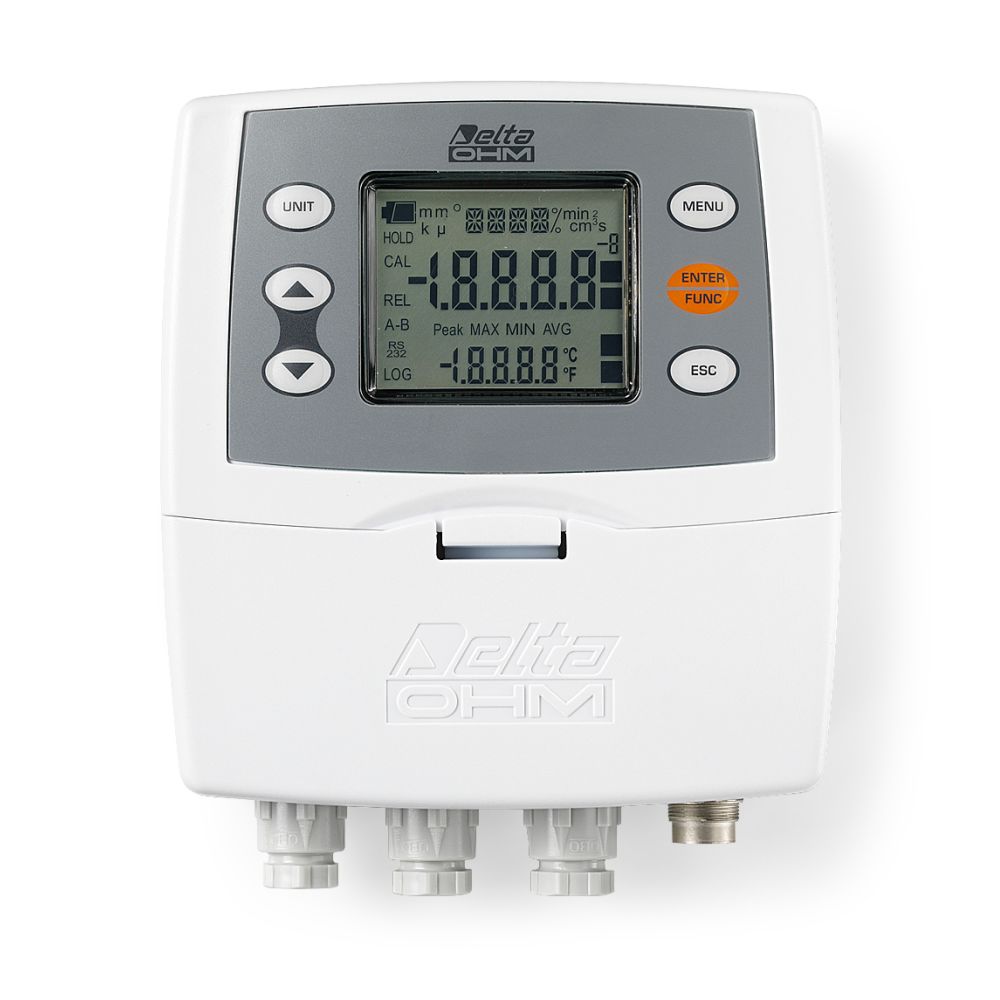

HD2717T…温湿度记录仪集变送器、指示器、ON/OFF开关型调节器的功能于一体,用于环境的温度、相对湿度监测,同时还可计算露点、绝对湿度及混合比率等参数。它具有可互换探头性,用户无需中断工作过程而进行探头更换。

其探头的类型有:

横向探头(S.TO)

管道安装、垂直探头(S.TV)

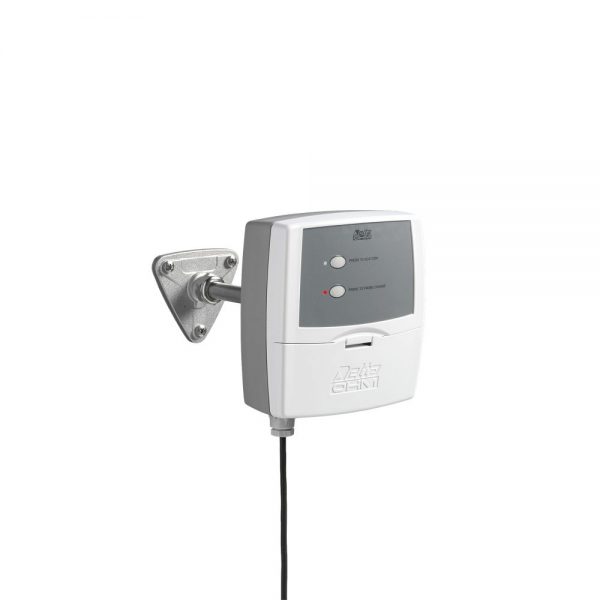

墙面安装及分体探头(S.TC)三种

S.TO和 S.TV型的探头材质为AISI304不锈钢;S.TC探头材质为AISI304不锈钢或POCAN(塑料)。其输出为4…20mA& 0…20mA,或0…10V& 2…10V模拟信号。该温湿度记录仪可借助RS232和RS485与电脑连接进行数据传输;同时用户根据应用现场的要求来选择带有/不带LCD显示功能。

  技术参数:

输入

温度

传感器

Pt100 classe 1/3 DIN

工作范围

-50+200℃

湿度

相对湿度%RH

5%RH…98%RH

操作温度

-50+150℃(*高可达180℃

露点TD

-50+100℃

绝对湿度

0…600g/m3

湿度混合比

0…2000g/kg of 干燥空气

精度

温度Pt100

±0.25℃

相对湿度%RH

±1.5%RH5…90%RH/±2.0%RH90…98%RH

响应时间



3 min with grid protection

输出

通讯

类型

RS232C and RS485 Multidrop

Baud Rate

9600 baud;57600 baud(非**性)

物理参数

测量

温度、相对湿度

计算

露点、绝对湿度、湿度混合比

模拟输出

输出类型

4…20mA0…20mA0…10V2…10V

负载电阻

电流输出:500Ω max, 电压输出:100kΩ min

分辨率

16bit

模拟输出精度

±0.05% f.s.@20℃

继电器

控制

2X3A/250VAC负载电阻,1个转换触点

报警

1X3A/250VAC负载电阻,1个常开触点

主机

供电

类型(需说明)

24VDC/24VAC

90…240VAC

平均功耗

3W

数据记录

存储容量

9000个采样数据

存储类型

循环存储器

存储参数

露点、温度、相对/绝对湿度、混合比、模拟输出12、继电器状态1/2/3

存储时间间隔

125102060秒,2/4分钟

时钟

类型

实时显示(锂电池)

精度

±1分钟/

软件



DeltaLog12

显示单元

LCD

传统给光

壳体

材质

ABSIP65

**注意**

订货时请具体指明供电、探头类型及所需附件。
