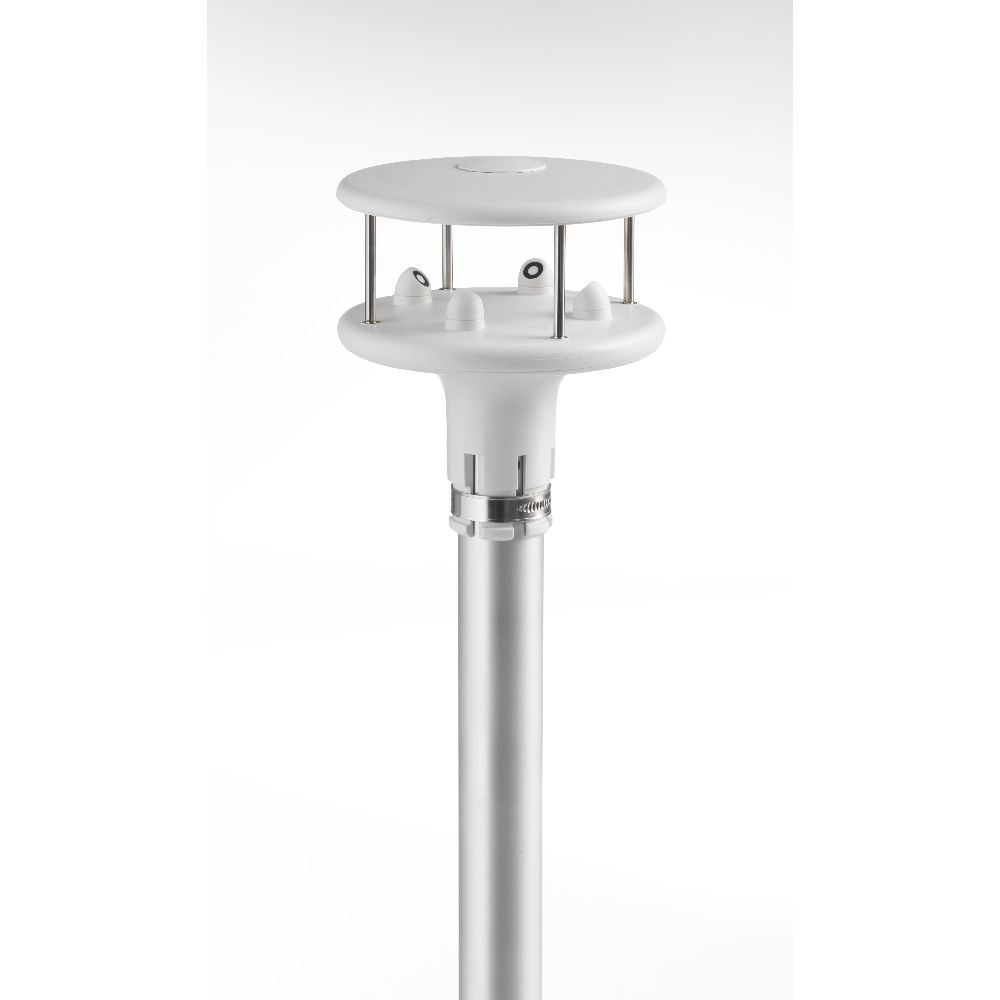

HD53LS系列二维超声波风速风向传感器

2维超声波风速计HD53LS系列-高灵敏度,可检测极低的速度,测量风向,风速和阵风。

HD53LS是2维超声波静态风速计,用于测量:

l  风速和风向,风速的UV笛卡尔分量;
阵风(需选择RS485 MODBUS-RTU输出的型号)。

l  计算可配置的长达10分钟的时间段内风速和风向的平均值。

有两种型号可选:

l  HD53LS.A:具有两个模拟输出(一个用于风速,一个用于风向),出厂时可选4…20 mA(标准),0…1 V,0…5 V,0…10V之间进行配置(在订购时指定)

l  HD53LS.S:具有RS485 MODBUS-RTU输出

HD53LS系列的优点:

•没有活动部件,可减少维护。
•高灵敏度,可检测到非常低的速度,这是传统方法无法检测到的。
•快速简便的安装(在∅40 mm的桅杆上,可选三脚架上)。
•仪器的低功率允许通过太阳能电池板和电池为远程安装。
•带RS485 MODBUS-RTU输出的型号允许风速计联网。



应用:

气象站

环境监测

农业

体育设施

海洋和港口应用

机场

暖通空调HAVC

建筑

再生能源

建筑自动化









技术参数:

风速

传感器

超声波

测量范围

0…50m/s

分辨率

0.1m/s

精度

0…35m/s±0.2m/s或者±2%(以比较大的值为准);>35m/s±3%

风向

传感器

超声波

测量范围

0…359°

分辨率

1°

精度

>1.0m/s± 2° RMSE

其它参数

电源

10…30 Vdc15…30 Vdc 0…10 V模拟输出)

功耗

26mA@12Vdc

模拟输出

HD53LS.A两个模拟输出一个用于风速,一个用于风向

4…20 mA(标准),0…1 V,0…5 V,0…10V(可选

模拟输出的更新速率是1HZ

数字输出

HD53LS.SRS485 MODBUS-RTU

平均间隔

1s10分钟

电气接口

M23接头

工作温度

-20…+55

最大风速

90m/s

尺寸

H=179mm,φ=150mm

重量

640

外壳材质

ASAAISI316

防护等级

IP66

安装

外径40mm,内径36mm的桅杆上
