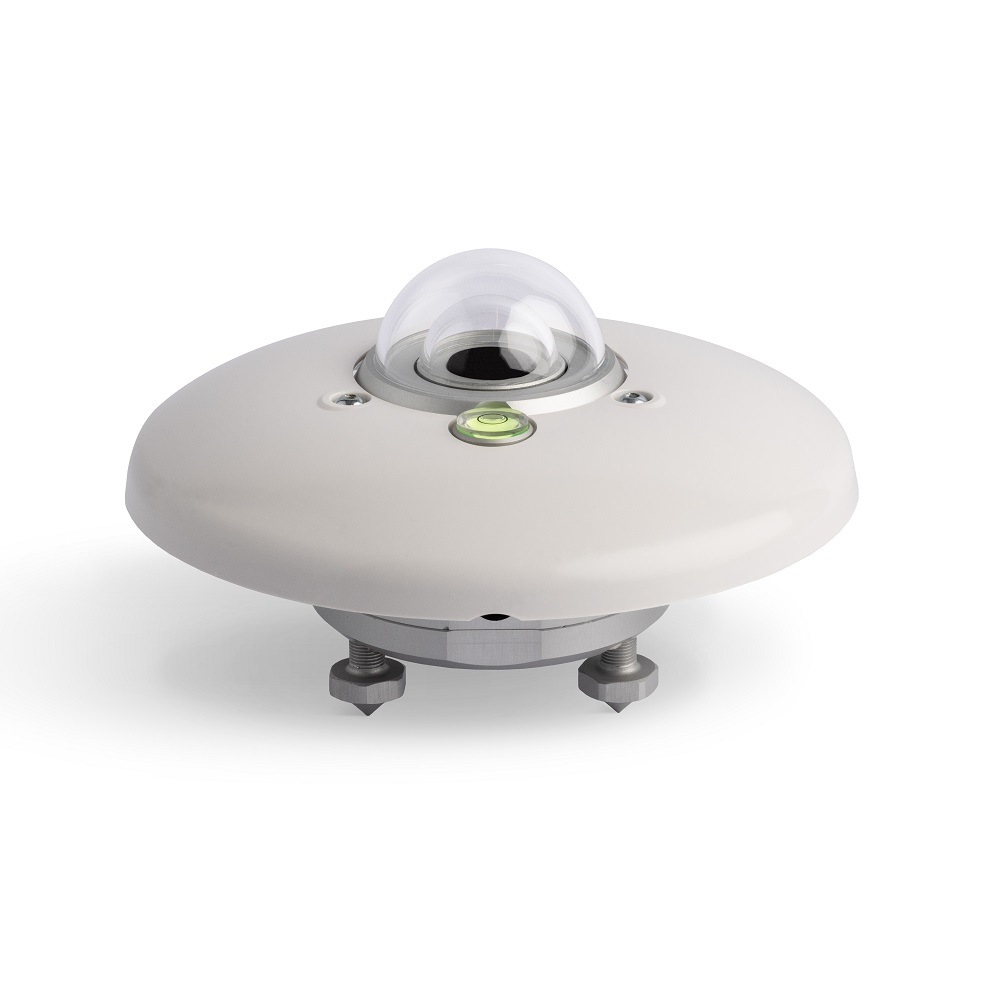

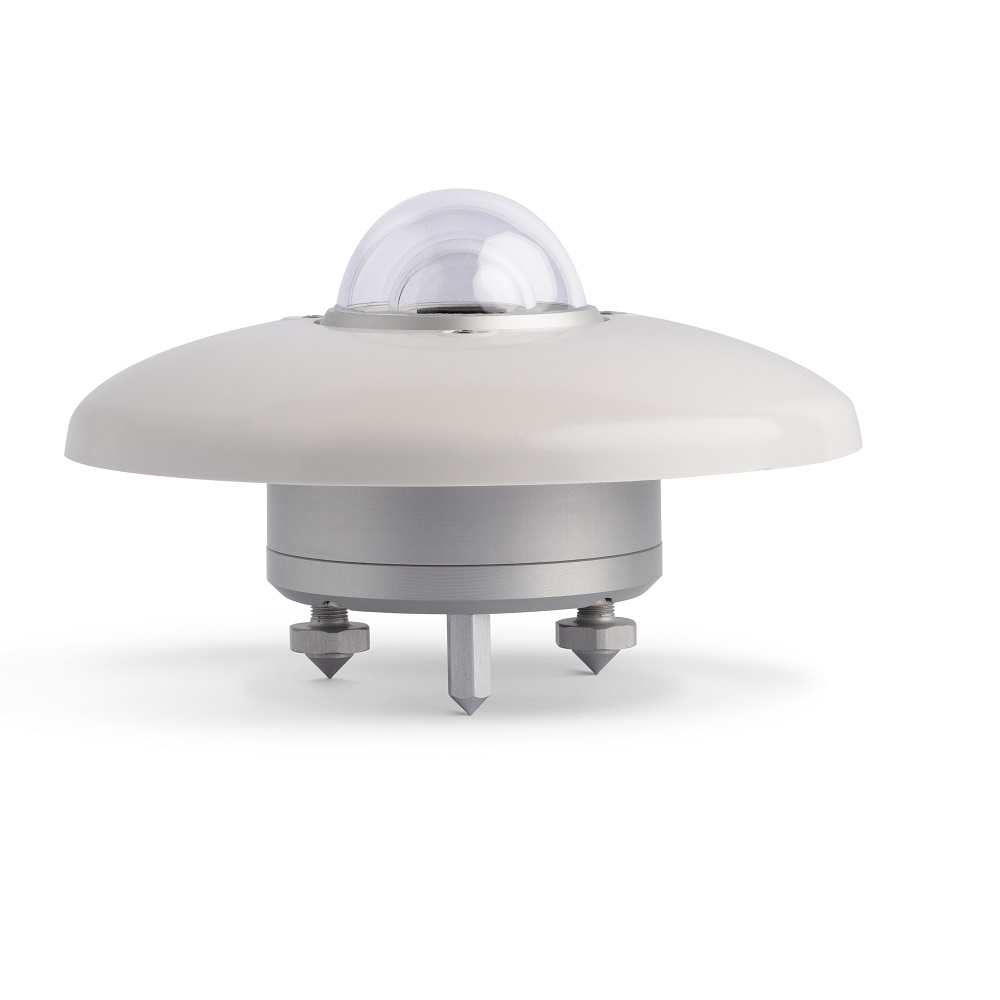

PYRAsense10 – A级光伏日照辐射计

根据ISO 9060:2018,PYRAsense10是新的“Spectrally Flat”A级日射强度计。其中3个内置温度、湿度和压力传感器检测传感器的工作条件。调平装置,即使有防紫外线防护屏也能看到,加上倾斜角度选项,用户可以识别正确的位置。RS485 Modbus RTU输出电流隔离+可选模拟输出,传感器灵活且易于集成在外部系统中。基于热电堆,PYRAsense10的设计符合WMO规范和IEC 61724-1对A级光伏系统的要求。使用PC应用软件DATAsense,可以配置传感器,实时测量,并将连接期间检测到的值保存在文件中。

使用应用软件DATAsense,可以配置传感器(例如:Modbus参数、模拟输出的测量范围等)、实时监测、记录连接期间检测值。

技术参数:

传感器热电堆
测量范围-200…4000 W/m2
模拟输出的范围用户可配置 (默认0…2000 W/m2
分辨率0.1 W/m2
视角2πsr
光谱范围(50%)283…2800 nm
输出RS485 Modbus-RTU(隔离)
可选模拟输出4…20mA(默认), 0…20mA,0…1V,0…5V或0…10V
电源RS485输出:7…30 Vdc
模拟输出:10…30 Vdc (0…10V输出电源:15…30 Vdc)
功耗15 mA @ 24 Vdc
连接5针M12插头(RS485Modbus-RTU输出)
8针M12插头(模拟输出)
重量约620克
工作条件-40…+80℃/0…100%RH
气泡水平精度<0.2°
防护等级IP67
MTBF>10年
材料外壳:阳极氧化铝
屏幕:ASA
圆顶:光学玻璃

订货代码:

型号

信号输出

LPS100P0

mV信号输出

LPS100C0

2线4~20mA

LPS10M00

Modbus RTU

LPS10M0T

Modbus RTU+倾斜角度测量功能

LPS10MA0

Modbus RTU+0/4-20mA、0-1V/5V/10V

LPS10MAT

Modbus RTU+0/4-20mA、0-1V/5V/10V,+倾斜角度测量功能
