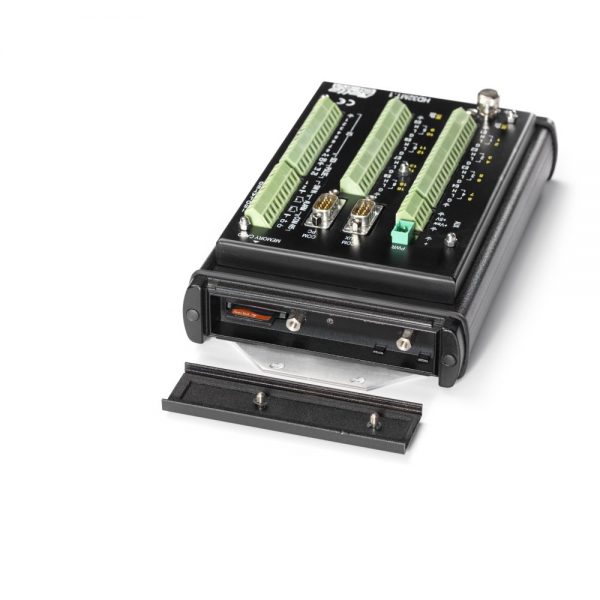

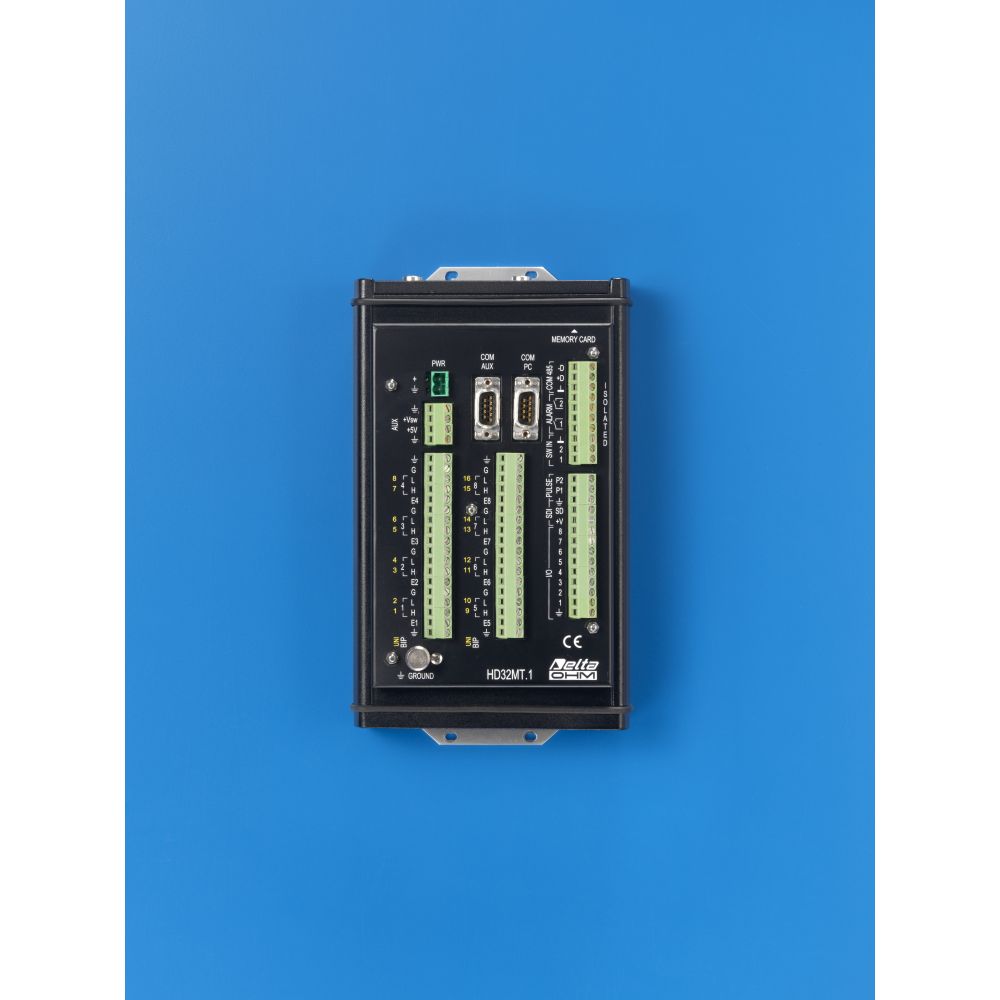

HD32MT.1数据采集器

HD32MT.1通过连接一系列的传感器,可以采集和记录相关测量值。

采集器是多功能的,用户可以自己设置。HD32MT采集器的的软件提供了简单直观的图形操作说明,不需要培训学习编程语言,可直接操作系统。所记录的值可以通过HD32MT的软件导入电脑,且采集器可以记录瞬间值、最小值、最大值、平均值和标准差。测量时,脉冲的计数和脉冲总次数都需要存储。每个输入可以设置不同的采集/记录间隔。每个数据都有记录日期和时间。
采集器是循环记录的:内存满了之后,新记录的数据就会覆盖之前的数据。可存储量是由测量的传感器数量和传感器同时/多个时间点的采集量决定的。例如:8个传感器同时记录,可以存储100000个数据,每个数据由8个瞬间值组成。
数据可以直接记录到内存为4GB的SD记忆卡上,就扩大了仪器的储存容量,且当内存满时,数据不会丢失。


   技术参数:

记录器尺寸

222×140×63mm

记录器重量

1kg

外壳材质

镀铝

工作环境

-20...50℃,0...85%RH,无冷凝

存储温度

-25...65

电源

12...30Vdc

功耗

40mA@12Vdc

数据采集

1...60秒可设置

记录间隔

2...24小时可设置

内存

内存4MB4GBSD

参数存储的数量

每个记录数据包括4×N字节的N值和8字节的日期、时间

模拟输入

l  16个通道

l  每个通道可以作为一个单端输入或者两个相邻通道的差分输入。

l  测量范围:±25mV,±100mV,±1000mV,±2500mV

l  分辨率:16

l  精度:0.01%满量程

l  输入阻抗:100M欧姆

数字端口(I/O)

l  8个端口

l  每个端口可设置为连接传感器输入接口或报警输出或促进传感器

l  TTL逻辑电平(0Vin0.8V1Vin3V

l  *大输入电压:5.5V

高频率脉冲的输入

l  2个输入

l  脉冲频率*大100kHz

l  TTL逻辑电平(0Vin0.8V1Vin3V

l  *小脉冲持续时间10毫秒

触点开/关的输入

l  2个绝缘输入

l  开关频率*大50Hz

l  *短开/关时间10毫秒

RS485连接

RS485接口(*多连接8个传感器)通过MODBUS-RTU协议连接HD2003HD52.3系列风速计等

RS232连接

2RS232接口,一个连接电脑或选配的无线调制解调器或以太网模块,一个连接选配GSM模块

Sub-D 9针阳接头

报警输出

l  2个绝缘无电压触点输出

l  触点:*大1A@30Vdc电阻负载

l  用户可以把单数字输入/输出接口设置为报警输出

辅助电源输出

l  +5V稳压,*大500mA

l  +Vsw(开关):与供电输入值一样,只有在获取测量值时才使用
