HD32.36FP气象站

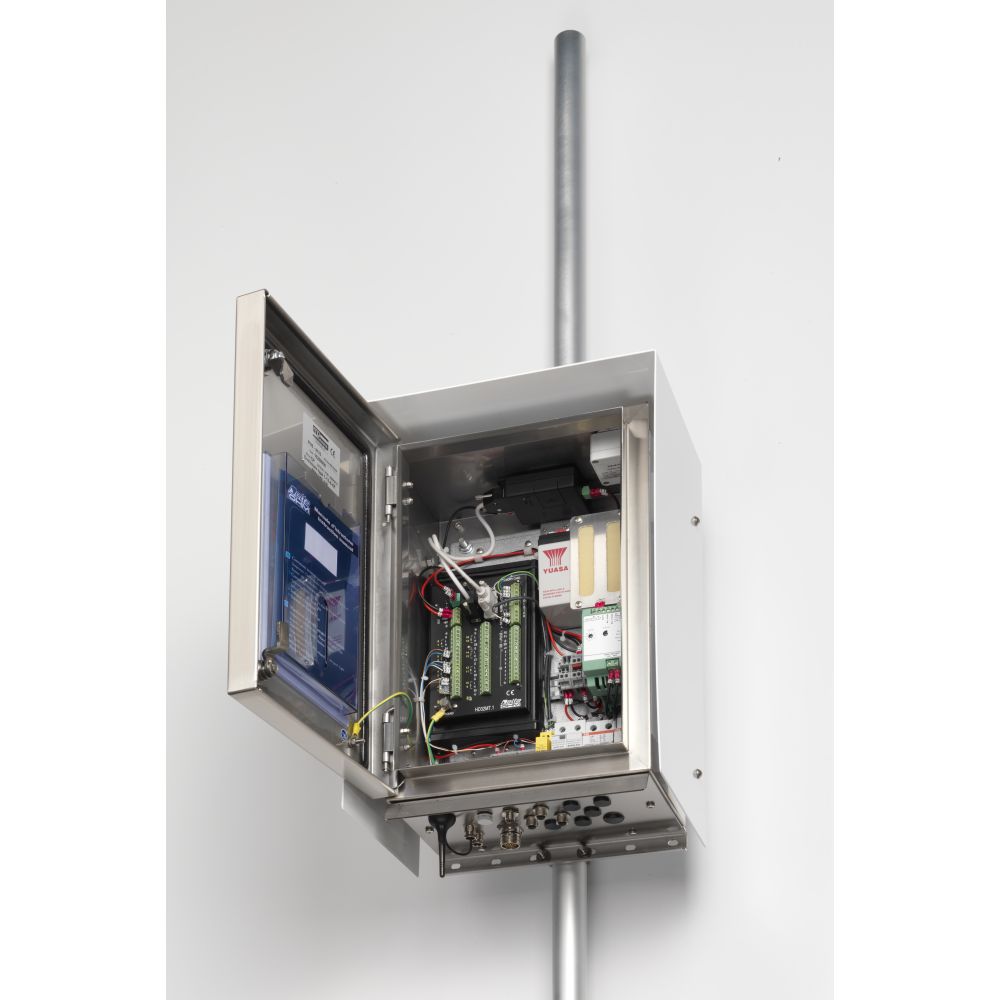

HD32.36:室外气象站的采集系统。材质为聚酯,具有坚硬的玻璃纤维和经过热压,罩子可以防止太阳辐射对防护罩的影响,阳极化铝表层,白色。钥匙锁。尺寸为415×310×170mm,防护等级为IP66。带直径为36…52mm的杆的配件。同时配备100…240Vac电源适配器:HD32MT.1记录仪、AC/DC充电器、12V充电电池、浪涌电压保护器、隔离器、连接外部传感器的接线端子。

HD32.36FP:室外气象站的采集系统。材质为聚酯,有坚硬的玻璃纤维和经过热压,罩子可以防止太阳辐射对防护罩的影响,阳极化铝表层,白色。钥匙锁。尺寸为415×310×170mm。防护等级为IP66。带直径为36…52mm的杆的配件。同时配备太阳能电池板:HD32MT.1记录仪、太阳能充电控制器、连接外部传感器的接线端子。




连接仪器的的常用传感器有:

·电压信号输出的传感器,含单极性和双极性信号;

·电流信号输出的传感器,0...20mA/4...20mA;

·K、J、T、N、R、S、B、E型热电偶温度传感器,自动冷节点补偿;

·Pt100/Pt1000和NTC温度传感器;

·数字输出信号(TTL电平脉冲)、模拟信号(周期性的)的传感器,用来计数测量、频率和周期(如土壤水分含量传感器);

·电阻和电位器,用来测量电阻和电压的关系(如叶轮风速计);

·簧片触点的磁性传感器(如开门);

·开/闭触点的传感器(如雨量表、转杯风速计);

·太阳辐射传感器(日照强度、 反照率、净辐射、照度、 地面辐射、辐射时间);

·带RS485输出和MODBUS-RTU通信的传感器;

·HD2003和HD52.3D系列超声波风速计。

并且可以计算下列参数:

·露点、热指数、风寒、饱和蒸汽压力;

·自定义所测量物理量的计算公式;

·参考作物腾发量ETo采用联合国粮农组织(FAO) 推荐使用的Penman-Monteith方法计算。

采集器配无电势触点报警输出和数字报警输出。当连接采集器的传感器所测值超出设置的阈值时,就会有报警输出。采集器可以存储和记录所连接的传感器、硬件的非正常情况,也可以设置该类情况的检测。

该仪器主要用在气象站领域,可以检测和远程传输气候变量。Delta Ohm公司生产的多种测量环境变量如温度、湿度、大气压、风速、太阳辐射、雨量等的传感器,这些传感器都可以连接采集器。

采集器的供电为12到30Vdc,也可以太阳能电池板或者电池供电,因此可以野外安装。采集器内有一块锂电池,在没有外部电源的情况下依然可以显示日期和时间。采集器可以给所连接的传感器供电,当电压低于所设置的阈值时给出相关指示,并进入到低功耗模式;在低功耗模式中,采集器就会中断对传感器的供电并暂停采集记录,直到电压到达最低供电阈值时继续工作。


采集器可以选配LCD显示器,在不连接电脑的时候就可以查看所采集的数据。显示器HD32.D(标准采集器)或者HD32.D.GPS(带GPS功能的采集器)直接安装在HD32.35、HD32.35FP、HD32.36和HD32.36FP室外外箱内,并且可以自动更新采集器的时间。显示器是背光的,连接采集器的COM PC RS232串行接口,供电电源为8...30Vdc。

可以显示:所测物理量、物理量大小、物理量单位、所连接的传感器、采集间隔以及电流UTC时间。并且可以自动或手动移动不同的测量值。



  技术参数:

记录器尺寸

222×140×63mm

记录器重量

1kg

外壳材质

镀铝

工作环境

-20...50℃,0...85%RH,无冷凝

存储温度

-25...65

电源

12...30Vdc

功耗

40mA@12Vdc

数据采集

1...60秒可设置

记录间隔

2...24小时可设置

内存

内存4MB4GBSD

参数存储的数量

每个记录数据包括4×N字节的N值和8字节的日期、时间

模拟输入

l  16个通道

l  每个通道可以作为一个单端输入或者两个相邻通道的差分输入。

l  测量范围:±25mV,±100mV,±1000mV,±2500mV

l  分辨率:16

l  精度:0.01%满量程

l  输入阻抗:100M欧姆

数字端口(I/O)

l  8个端口

l  每个端口可设置为连接传感器输入接口或报警输出或促进传感器

l  TTL逻辑电平(0Vin0.8V1Vin3V

l  最大输入电压:5.5V

高频率脉冲的输入

l  2个输入

l  脉冲频率最大100kHz

l  TTL逻辑电平(0Vin0.8V1Vin3V

l  最小脉冲持续时间10毫秒

触点开/关的输入

l  2个绝缘输入

l  开关频率最大50Hz

l  最短开/关时间10毫秒

RS485连接

RS485接口(最多连接8个传感器)通过MODBUS-RTU协议连接HD2003HD52.3系列风速计等

RS232连接

2RS232接口,一个连接电脑或选配的无线调制解调器或以太网模块,一个连接选配GSM模块

Sub-D 9针阳接头

报警输出

l  2个绝缘无电压触点输出

l  触点:最大1A@30Vdc电阻负载

l  用户可以把单数字输入/输出接口设置为报警输出

辅助电源输出

l  +5V稳压,最大500mA

l  +Vsw(开关):与供电输入值一样,只有在获取测量值时才使用
